Roxtec은 스웨덴에 본사를 둔 유연한 케이블 및 파이프 씰의 세계 최고 공급업체입니다.이 회사는 Multidiameter™라고 하는 적응 가능한 밀봉 솔루션을 제공합니다. 이 솔루션은 크기에 관계없이 케이블과 파이프가 통과하는 모든 개구부에 이상적입니다.분리 가능한 층이 있는 밀봉 모듈을 기반으로 하여 완벽한 밀봉이 가능합니다.록스텍은 밀봉 시스템의 당기는 힘에 대한 저항력을 보장하기를 원했습니다.
이 테스트의 중요한 속성은 길이와 시간에 대한 유지력을 측정하고 각 테스트를 수행하는 데 걸리는 전체 시간을 줄이는 것이었습니다.
황제를 사용하면 시각적 관찰, 기록, 질문 및 보고가 가능합니다.

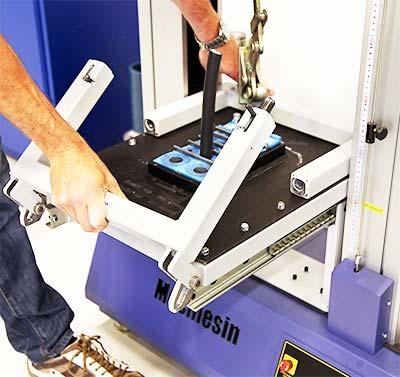

시험체 위치에 대한 유연한 배관 인출 시험틀
Mecmesin의 50i 대용량 컴퓨터 제어 테스트 시스템은 이 복잡한 테스트를 위한 이상적인 솔루션을 제공했습니다.Roxtec sealing system에 사전에 연결된 케이블 또는 파이프의 길이가 유지 테스트를 위해 필요했기 때문에 스웨덴의 Meckesin's Distributor(CA Mattsystem AB)는 다양한 테스트 프레임 크기와 다양한 두께의 테스트 재료를 수용할 수 있는 특별한 테스트 픽스처를 설계하고 제작했습니다.
고정장치는 크로스헤드에 부착된 자체 조정 로드 셀 트롤리로 구성되며, 테스트 중 자연 정렬을 위해 장력 그립이 고정됩니다.시스템 베이스에 고정된 테스트 프레임은 자체 조정이 가능하며 테스트 샘플을 신속하게 장착할 수 있도록 로케이터가 있는 하단 프레임을 포함합니다.연동 프레임이 샘플을 보호하여 재료의 두께에 맞게 자동으로 조정합니다.그러면 전체 고정장치를 수평으로, 테스트 플레이트를 가로질러, 로드 셀과 수직으로 조정할 수 있습니다.튼튼한 장력 그립은 케이블에 당김력을 가하며, 모든 테스트 데이터는 Emperor™ 소프트웨어를 통해 PC에 기록되고 그래픽으로 표시됩니다.Emperor™가 포함되어 있어 회사는 자세한 테스트 정보, 데이터 질문 및 보고 옵션을 제공하며, 이는 추가 연구 및 개발은 물론 과거 추적 기능에 사용됩니다.
유연한 파이프 풀아웃 상부 그립 및 그래픽 결과 콘솔
