Millennium Microtech Thailand는 Microchip Technology Inc.의 일부로, 인쇄회로기판(PCB) 집적회로(IC) 부품의 제조, 포장 및 테스트 공장을 운영하고 있습니다.이 회사는 일부 설계의 고유한 문제를 해결할 수 있는 고객 서비스를 통해 신속하고 반복 가능한 방식으로 표면 실장 솔더 조인트에 대한 전단 테스트를 수행하고자 했습니다.특정 구성 요소는 특히 작고 매우 얇은 보드에 장착됩니다.

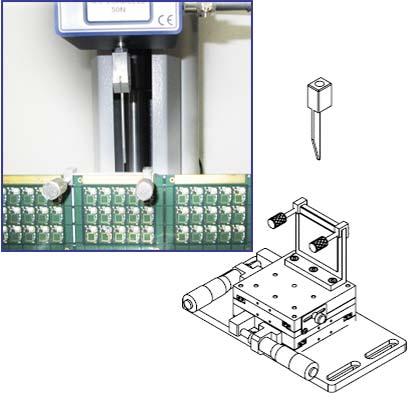

PCB 솔더 조인트 테스트 클로즈업 및 사용자 정의 고정장치 개략도
Mecmesin Asia 팀은 전단 테스트를 수행할 맞춤형 고정 장치를 지정하기 위해 회사와 협력했습니다.품질 관리 담당자가 개별 솔더 조인트를 상부 고정 장치의 각도 팁 프로브와 정렬하기 위해서는 매우 정밀한 작업이 필요했습니다.PCB를 고정하는 지그는 섬세한 구성 요소를 안전하게 고정할 필요가 있었고 작업자가 2차원에서 테스트 작업물을 신속하게 찾을 수 있도록 내구성이 뛰어난 X-Y 테이블에 부착되었습니다.또한 56개의 LED 링 라이트와 스테레오 현미경(7-30배 확대)을 통합하여 테스트 중인 개별 관절에 대한 명확한 시야를 제공했습니다.
샘플이 제자리에 배치되면 MultiTest 2.5-xt는 터치 스크린 인터페이스에서 시작되는 테스트를 실행하여 크로스헤드를 고정된 거리 아래로 이동시키고 최대 압축 전단력 값을 반환합니다.이 데이터는 생산량을 모니터링하고 제조 공차를 규격 범위 내로 유지하는 데 사용됩니다.

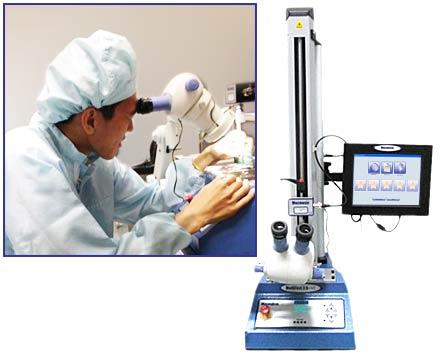

확대 부속품이 있는 터치 스크린 테스터에서 PCB 솔더 조인트 테스트
