한 인쇄 회로 기판 제조업체에서 IEC 62137-1-1 및 -2 표준에 따라 표면 실장 솔더 조인트의 당김 및 전단 테스트를 모두 수행하려고 했습니다.
공급업체는 숙련된 기술자를 사용하여 매우 작은 부품을 핀셋과 가는 팁 납땜 인두로 현미경으로 직접 납땜합니다.이 회사는 품질 표준을 유지하기 위해 통제된 검사를 수행하여 구성 요소가 올바르게 납땜되었는지, 취급 시 쉽게 분리되지 않는지 확인하고자 했습니다.
이를 위해서는 지정된 표준을 준수하기 위해 보드를 45°와 180°로 배치할 수 있는 특수 고정 장치가 필요했습니다.

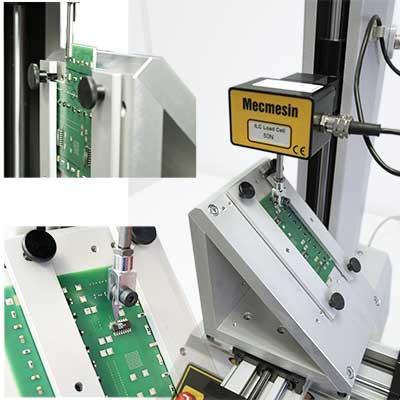

PCB 풀오프 및 전단 테스트 고정장치 다양한 그림
Mecmesin은 두 테스트를 모두 수행하기 위해 맞춤형 솔루션을 설계했습니다.이 솔루션에는 MultiTest 1-i 테스트 시스템, 2개의 로드 셀(50N & 500N), PCB를 지정된 각도로 고정하기 위한 고정 지그 및 조정 가능한 X-Y 테이블이 포함되었습니다.테스트할 부품의 소형 크기 때문에 특수 프로브와 후크도 제작되었습니다.
고정 지그는 PCB가 올바른 각도로 배치될 수 있도록 하기 때문에 두 테스트 모두에 사용됩니다.X-Y 테이블을 사용하면 보드를 미세하게 정렬할 수 있으므로 작업자는 테스트를 위해 PCB의 모든 구성 요소에 액세스할 수 있습니다.
당김 강도 테스트의 경우 PCB를 지그에 45° 각도로 고정하고 X-Y 테이블을 사용하여 샘플 구성요소를 작은 테스트 후크 아래에 정확하게 정렬합니다.50N 로드 셀은 낮은 힘 측정을 위한 최고의 정확도를 얻기 위해 사용되었습니다.고객은 연결을 통과하기 위해 최대 20N의 힘에 도달하기 위해 당김 테스트를 요구했습니다.
전단 테스트를 위해 PCB는 체결 지그 위에 수직으로 위치합니다.특수 프로브가 하강하여 압축 모드에서 검체를 효과적으로 전단합니다.이 테스트에는 500N 로드 셀이 사용되었습니다. 고객이 전단 테스트를 통과하려면 최대 300N까지 수행해야 했기 때문입니다.

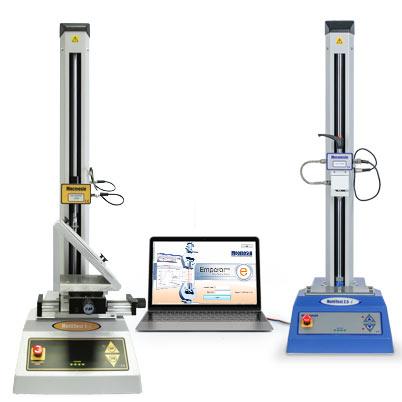

소프트웨어 제어 기능이 있는 PCB 풀오프 및 전단 테스트 시스템
※ 사진클릭시 [ MultiTest ] 시리즈 상세화면으로 이동합니다.
