BMZ는 모바일 전력 애플리케이션을 위한 전문 맞춤형 배터리 시스템의 설계 및 제조와 관련된 유럽 최대 공급업체 중 하나입니다.
생산 공정의 일환으로 Glliwice의 BMZ 폴란드에서는 충전식 셀의 양쪽 끝에 고정된 전기 연결부에서 용접의 무결성을 테스트해야 했습니다.각 연결부는 두 곳에 용접되어 있으며, BMZ는 두 용접이 모두 올바르게 이루어졌는지 확인해야 합니다.테스트는 생산 지역과 가까운 공장 바닥에서 이루어져야 했습니다.

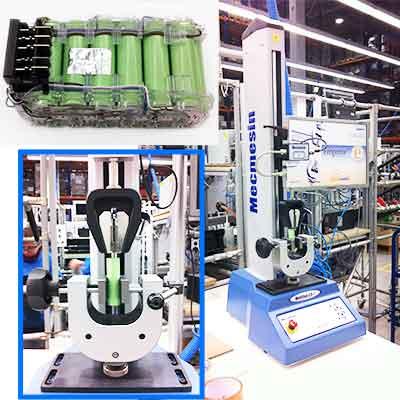

생산설비에서의 배터리 단자 풀오프 인장시험
폴란드의 Mecmesin 유통업체인 ITA는 1000N 로드 셀, 표준 5kN 웨지 그립 및 BMZ의 충전식 셀을 보관할 수 있도록 맞춤 제작된 절연 그립이 장착된 MultiTest 2.5i 컴퓨터 제어 테스트 스탠드를 제공했습니다.MultiTest 2.5-i 스탠드는 테스트 프로그램을 만들고 결과를 수집 및 표시하는 데 사용되는 Mecmesin의 강력한 힘 테스트 Emperor™ 소프트웨어와 함께 제공됩니다.BMZ의 중요한 점은 용접부의 거동을 확인하기 위해 결과 그래프를 보는 것이었습니다.Emperor™는 테스트가 진행되는 동안 실시간 그래프를 표시할 수 있으며, 필요한 경우 컬러 코딩된 '합격' 또는 '불합격' 문을 사용하여 보고서를 작성할 수 있으므로 결과 해석이 매우 간단합니다.
BMZ는 셀 연결부가 두 곳에서 올바르게 용접되었는지 알아야 하므로, 셀 본체를 맞춤형 절연 그립에 클램핑한 후, 셀 연결부는 5kN 웨지 그립의 죠에 고정됩니다.작업자에게 샘플을 올바르게 로드하고 테스트를 실행하고 다음 샘플을 준비하도록 요청하는 화면 메시지를 포함하도록 Emperor™ 프로그램이 작성되었습니다.
Emperor™ 소프트웨어는 스탠드를 제어하며, 처음에는 크로스헤드를 천천히 움직여 각 샘플이 동일한 시작 위치에서 측정될 수 있도록 '터치온' 지점을 기준으로 찾습니다.그래프를 영점 처리한 후 크로스헤드를 분당 1000mm의 속도로 위쪽으로 이동하여 셀 연결에 인장력을 가해 첫 번째 용접 부위를 부러뜨리고 두 번째 용접 부위를 부러뜨립니다.Emperor™ 소프트웨어는 두 용접에 대해 감지된 최대 힘을 계산하며, 결과를 저장하고 인쇄 가능한 보고서를 만들 수 있습니다.

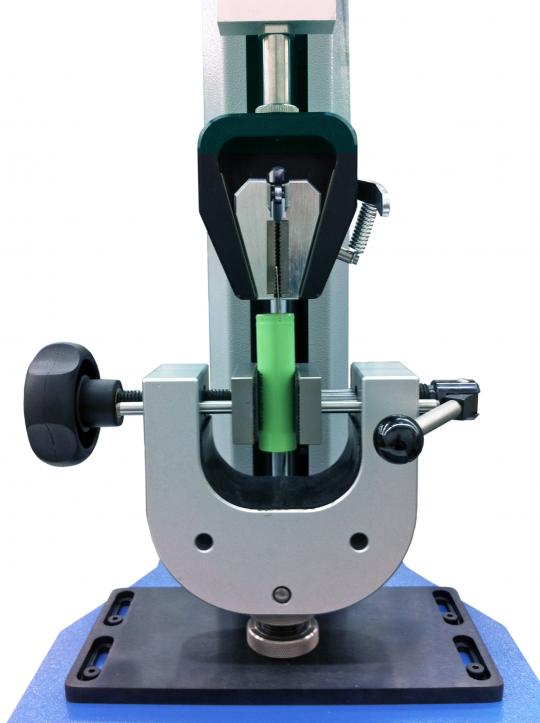

배터리 단자 풀오프, 클로즈업
