가와스미 연구소 주식회사는 1957년 일본 최초의 채혈 및 수혈용 일회용 플라스틱 의료기기 제조업체로 설립되었습니다.이 회사가 개발한 다양한 혈액 투석 및 플라스마 헤레스 제품 중에는 투석을 위한 다양한 '통증이 없는' 동맥 정맥 주사 바늘이 있습니다.이 '일정한 부위 캐뉼러'(또는 '버튼홀 기법') 바늘의 설계는 조직 손상을 최소화하여 통증을 줄이고 누공 자체의 손상 위험을 방지하며 우발적인 바늘 자국으로부터 보호하도록 최적화되어 있습니다.
실리콘 적용 기술과 독특한 베벨 기하학은 이러한 환자의 편안함 목표를 달성하기 위한 핵심 요소입니다.'상시 사이트 캐뉼러' 장치는 기존 사이트 터널에서 삽입이 발생할 때 "날카로운" 점이 있습니다.Kawasumi Laboratory는 환자가 경험하는 불편함의 수준을 평가하고 제어하기 위해 대체 프로토타입 바늘 설계를 테스트하는 기능이 필요했습니다.

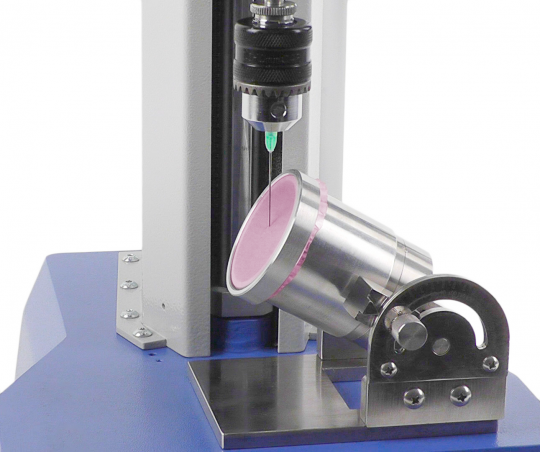

맞춤형으로 설계된 조절 가능한 각도 고정장치와 피부 시뮬레이션 막을 이용한 바늘 선명도

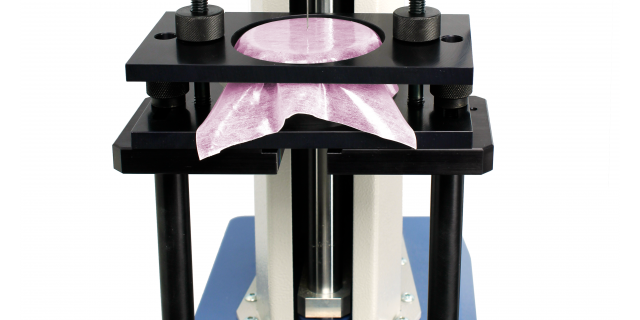

아시아의 Mecmes는 삽입 프로세스의 특성을 이해하고 조건을 복제하며 정확하고 반복 가능한 테스트 방법론을 구현하기 위해 고객과 협력했습니다.테스트 샘플에 삽입하는 각도를 조정할 수 있도록 맞춤형 고정 장치가 제작되었으며, 일반적으로 15도의 표준 사양이 사용됩니다.인체 피부의 인성 특성을 복제하는 PVC 시트는 막을 완전히 통과할 수 있도록 충분한 내부 간격을 가진 하부 고정장치 위에 위치합니다.

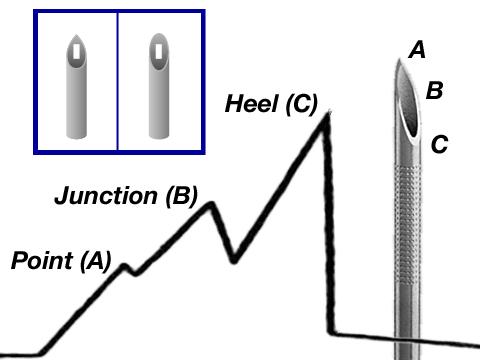

거리에 대한 전형적인 그래프 그리기 힘은 표피를 통한 바늘 끝 요소의 통과를 반영하는 두드러진 특징을 가진 특징적인 모양을 보여줍니다.세 가지 피크가 관찰됩니다. 하나는 펑크/초기 침투 순간에 발생하는 것이고, 하나는 니들 구멍(접합)이 통과할 때 힘이 더 증가하는 것이며, 마지막 피크는 힐에 도달할 때 발생하는 것입니다.캐뉼러의 일정한 보어 본체가 최종적으로 삽입되면 힘이 떨어지고 수평이 됩니다.그 황제TM 프로그램은 이러한 피크와 캐뉼라 삽입 세그먼트 중의 평균값을 계산합니다.이러한 힘을 최소화하기 위해 설계를 비교하면 Kawasumi의 R&D 연구소는 설계 프로세스에 대한 피드백에 귀중한 정보를 제공하고, 고객에게 제품을 홍보하기 위한 정량적 데이터를 제공합니다.
선명도 테스트 그래프 특성에 영향을 미치는 니들 포인트 설계 특징
