전기 어셈블리의 모양이 복잡하고 비대칭이기 때문에 용접, 융착 및 용접된 부품을 사용 시 가해지는 힘을 모방하는 방식으로 잡기가 어려울 수 있습니다.
당사의 고객은 안전에 중요한 센서를 제조하고 다양한 풀오프 및 푸시아웃 힘 테스트를 위한 맞춤형 고정 장치를 제공해 줄 것을 요청했습니다.
Mecmesin은 X-Y 슬라이딩 테이블 주위에 여러 구성 요소를 고정할 수 있는 고정 장치 세트를 설계했습니다.이를 통해 작업자는 매번 부품을 정확하게 정렬하기가 쉬웠습니다.
핀 척은 인장 강도 테스트를 위해 와이어 필라멘트를 고정하는 데 사용되었습니다.결합된 핀의 푸시아웃 테스트가 수행되는 동안 원통형 슬리브 홀더를 사용하여 센서 본체를 지지할 수 있었습니다.센서 커버를 당겨 용접 강도를 측정할 때 센서 본체를 고정하는 것과 동일한 홀더가 사용됩니다.

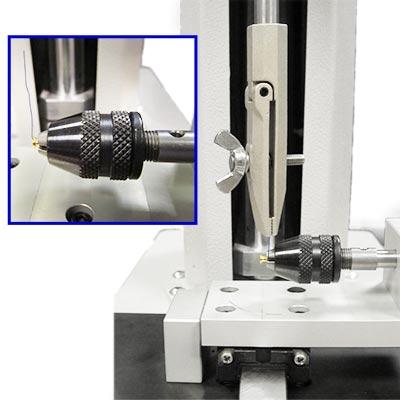

전기 필라멘트 풀아웃 테스트 PDV13150

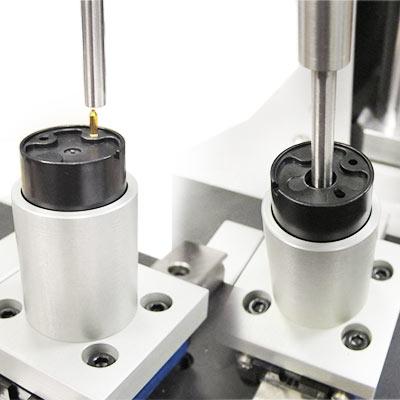

전기 어셈블리 구성 요소 압축 테스트 PDV13150
