Visteon은 대시보드 버튼의 작동력을 측정하고 전기 접점 폐쇄점을 점검하기 위해 자동화된 시스템이 필요했습니다.버튼의 주관적인 느낌을 수치화함으로써 품질감을 향상시킬 수 있습니다.측정되는 부하가 매우 낮고 일반적으로 10N 미만이며 변위량이 불과 몇 밀리미터에 불과하기 때문에 사용되는 모든 시스템은 이러한 낮은 부하에서 높은 수준의 정밀도와 반복성을 가질 수 있어야 합니다.
대시보드 버튼 작동력 및 전기 접점 폐쇄 지점 테스트

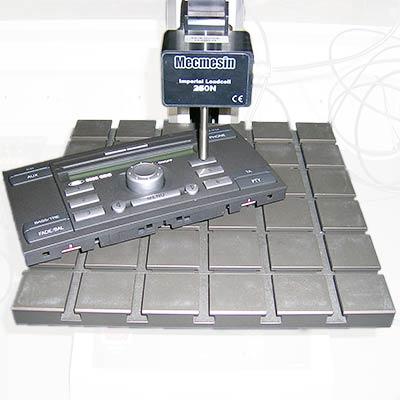

'Emperor 소프트웨어'를 탑재한 컴퓨터 제어 시스템을 선택한 이유는 이러한 요구를 충족시킬 뿐만 아니라 매우 상세한 그래픽 피드백을 제공할 수 있고 배치 결과를 쉽게 조합하여 내보낼 수 있기 때문입니다.버튼은 대시보드 어셈블리 전체에서 테스트해야 했기 때문에 시스템에 큰 앤빌 플레이트와 확장된 크로스헤드가 제공되어 가장 큰 어셈블리도 적절히 지지되고 쉽게 측정할 수 있었습니다.
스위치 작동 케이블을 어셈블리에 연결하여 접점 폐쇄점을 힘 그래프에 표시할 수 있으므로 전기 접점이 적절한 시간에 이루어지도록 할 수 있습니다.이 시스템은 저력 측정이 가능했을 뿐만 아니라 '플러그 앤 플레이' 로드셀을 더 큰 용량의 로드셀로 교체한 후 버튼 분리 및 충격 테스트에 적합했습니다.

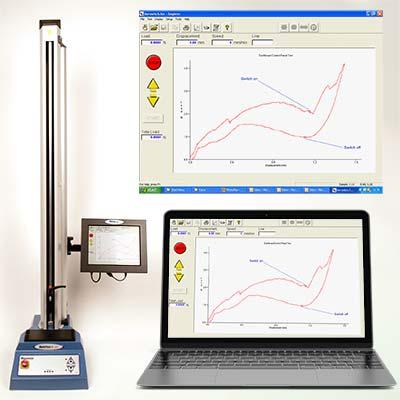

멀티테스트 스탠드 및 대시보드 버튼 작동/오프 그래프 포인트
