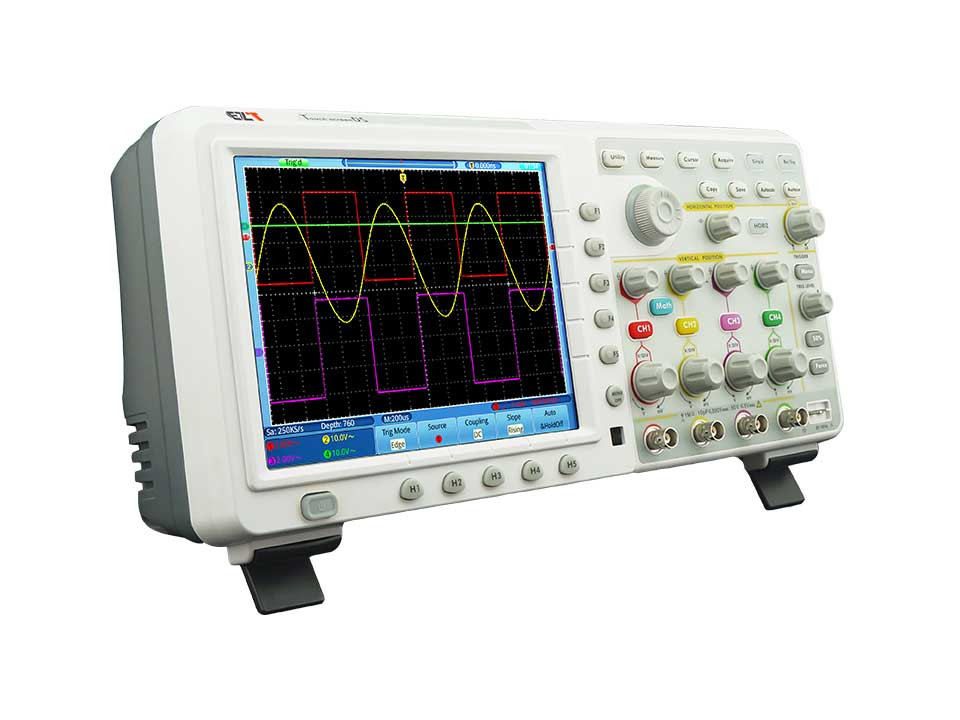

사양
Specifications
| 모 델 | TDS-4104 | TDS-5104 | TDS-5204 | |
| 대역폭 | 100MHz | 200MHz | ||
| 샘플링 속도 | 1GS/s | 2GS/s | ||
| 채널 | 4Ch | |||
| 파형 캡처 속도 | 50,000 wfms/s | |||
| 디스플레이 | 8” color LCD | |||
| 입력 커플링 | DC, AC, GND | |||
| 입력 임피던스 | 1MΩ ± 2%, in parallel with 10pF ± 5pF ; 50Ω ± 1% | |||
| 프로브 감쇠 계수 | 1X, 10X, 100X, 1000X | |||
| 최대 입력 전압 | 1MΩ input impedance : 400V (PK – PK) (DC + AC, PK – PK) 50Ω input impedance : 5V (PK – PK) (DC + AC, PK – PK) | |||
| 채널 격리 | 50Hz : 100 : 1 ; 10MHz : 40 : 1 | |||
| 보간법 | sin(x)/x | |||
| 레코드 길이 | 7.6M | |||
| 수평 스케일(s/div) | 2ns/div – 100s/div, step by 1 – 2 – 5 | |||
인터벌(△T) 정확도 (전체 대역폭) | Single : ±(1 interval time + 100ppm × reading + 0.6ns), Average＞16 : ±(1 interval time + 100ppm × reading + 0.4ns) | |||
| 수직 해상도 (A/D) | 8 bits (4 channels simultaneously) | |||
| 수직 감도 | 2mV/div – 10V/div (at input) | |||
| 아날로그 대역폭 | 100MHz | 200MHz | ||
| LF반응 (AC, -3dB) | ≥10Hz (at input, AC coupling, -3dB) | |||
| 상승 시간 | ≤3.5ns | ≤1.7ns | ||
| DC 정확도 | ±3% | |||
| 트리거 유형 | Edge, Pulse, Video, Slope | |||
| 트리거 모드 | Auto, Normal, Single | |||
| 트리거 레벨 범위 | ±5 division from the screen center | |||
| 트리거 레벨 정확도 | ±0.3 division | |||
| 라인/필드 주파수(video) | NTSC, PAL, and SECAN standard | |||
| 자동 측정 | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, -Duty | |||
| 파형 연산 | ＋, －, ×, ÷, FFT | |||
| 파형 저장 | 4 reference waveforms | |||
| 리사주 도형 | 대역폭 | Full Bandwidth | ||
| 위상 차이 | ±3 degrees | |||
| 커서 측정 | △V, and △T between cursors | |||
| 통신 포트 | USB host, USB device, VGA(옵션), LAN | |||
| 공급 전원 | 100 – 240V AC, 50/60Hz, CAT ll | |||
| 크기 | 380(W) X 180(H) X 115(D) mm | |||
| 무게 | 1.5 kg | |||
