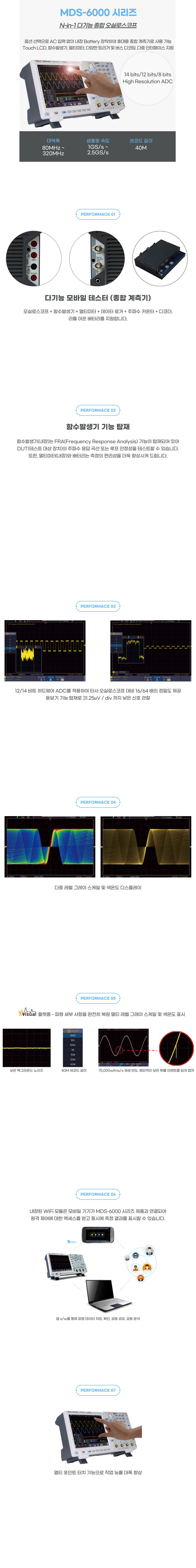

사양
Specifications
| 모 델 | MDS-6080 | MDS-6120A | MDS-6220A | MDS-6120 | MDS-6220E | MDS-6320 | |
| 대역폭 | 80MH | 120MHz | 220MHz | 120MHz | 220MHz | 320MHz | |
| 샘플링 속도 | 1GS/s | 2.5GS/s | |||||
| 수직 해상도(A/D) | 8 bits | 12 bits | 14 bits | 8 bits | |||
| 레코드 길이 | 40M | ||||||
| 파형 재생률 | 75,000 wfms/s | ||||||
| 수평 스케일 (s/div) | 2ns/div - 1000s/div | 1ns/div - 1000s/div | 2ns/div - 1000s/div | 1ns/div - 1000s/div | |||
| step by 1 - 2 - 5 | |||||||
| 상승 시간 | ≤5.8ns | ≤3.5ns | ≤1.7ns | ≤3.5ns | ≤1.7ns | ≤1.7ns | |
| 채널 | 2 + 1 (external) | ||||||
| 디스플레이 | 8" color LCD, 800 x 600 pixels (optional 1024 x 768 pixels IPS display) | ||||||
| 입력 임피던스 | 1MΩ±2%, in parallel with 15pF±5pF | 1MΩ±2%, in parallel with 15pF±5pF; 50Ω±2% | |||||
| 채널 절연 | 50Hz : 100 : 1, 10MHz : 40 : 1 | ||||||
| 최대 입력 전압 | 1MΩ ≤ 300Vrms; 50Ω ≤ 5Vrms | ||||||
| DC 이득 정확도 | ±3% | ±1% | ±3% | ||||
| DC 정확도 | average≥16：±(3% reading + 0.05 div) for △V | ||||||
| 프로브 감쇠 계수 | 0.001X - 1000X, step by 1 - 2 - 5 | ||||||
| LF 응답(AC, -3dB) | ≥10Hz (at input, AC coupling, -3dB) | ||||||
| 샘플링 속도 / 릴레이 시간 정확도 | ±1ppm | ||||||
| 보간법 | sin(x) / x | ||||||
인터벌(△T) 정확도 (전체 대역폭) | Single: ±(1 interval time + 1ppm x reading + 0.6ns); Average > 16: ±(1 interval time + 1ppm x reading + 0.4ns) | ||||||
| 입력 커플링 | DC, AC, and GND | ||||||
| 수직 감도 | 1mV/div - 10V/div (at input) | ||||||
| 트리거 유형 | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, and CAN (optional) | ||||||
| 버스 디코딩 | I2C, SPI, RS232, and CAN (optional) | ||||||
| 트리거 모드 | Auto, Normal, and Single | ||||||
| 수직 범위 | ±2V ( 1mv/div - 50mv/div), ±20V ( 100mv/div - 1V/div), ±200V (2V/div - 10V/div) | ||||||
| 라인/필드 주파수 (비디오) | NTSC, PAL and SECAM standard | ||||||
| 커서 측정 | △V, and △T between cursors, △V and △T between cursors, and auto- cursors | ||||||
| 자동 측정 | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count | ||||||
| 파형 연산 | ＋, －, ×, ÷, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, digital filter (low pass, high pass, band pass, band reject) | ||||||
| 파형 저장 | 100 waveforms | ||||||
| 리사주 도형 | 대역폭 | full bandwidth | |||||
| 위상 차이 | ±3 degrees | ||||||
| 통신 인터페이스 | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, and VGA (optional) | ||||||
| 주파수 카운터 | available | ||||||
| 전원 공급 | 100V - 240V AC, 50/60Hz, CAT II | ||||||
| 소비 전력 | ＜15W | ||||||
| 퓨즈 | 2A, T class, 250V | ||||||
| 배터리 (옵션) | 3.7V, 13200mAh | ||||||
| 크기 | 340(W) x 177(H) x 90(D) mm | ||||||
| 무게 | 2.60 kg | ||||||
| 멀티미터 (옵션) 사양 | |||||
|---|---|---|---|---|---|
| 풀 스케일 판독 | 3¾ digits (max 4000 count) | 다이오드 | 0V -1.5V | ||
| 입력 임피던스 | 10MΩ | 연속성 테스트 | <50 (±30) beeping | ||
| 정전 용량 | 51.2nF - 100uF: ±(3% ± 3 digits) | ||||
| 전압 | VDC: 400mV, 4V, 400V: ±(1 ± 1 digit); max input: DC 1000V VAC: 4V, 40V, 400V: ±(1 ± 3 digits); frequency: 40Hz - 400Hz; max input: AC 400V (virtual value) | ||||
| 전류 | DC: 40mA, 400mA: ±(1.5% ± 1 digit); 10A: ±(3% ± 3 digits) AC: 40mA: ±(1.5% ± 3 digits), 400mA: ±(2% ± 1 digit), 10A: ±(3% ± 3 digits) | ||||
| 임피던스 | 400Ω: ±(1% ± 3 digits),4KΩ - 40MΩ: ±(1% ± 1 digit) | ||||
| 함수 발생기. Arb 사양 ("25MHz 1Ch 또는 2Ch", "50MHz 1Ch" 중 택1) | ||||
|---|---|---|---|---|
| 최대 주파수 출력 | 25MHz | 50MHz | ||
| 샘플 속도 | 125MS/s | 250MS/s | ||
| 채널 | Available in 1-ch, or 2-ch | |||
| 수직 해상도 | 14 bits | |||
| 진폭 범위 | 2mVpp - 6Vpp | |||
| 파형 길이 | 8K | |||
| 표준 파형 | Sine, Square, Pulse, Ramp | |||
