사양
Specifications

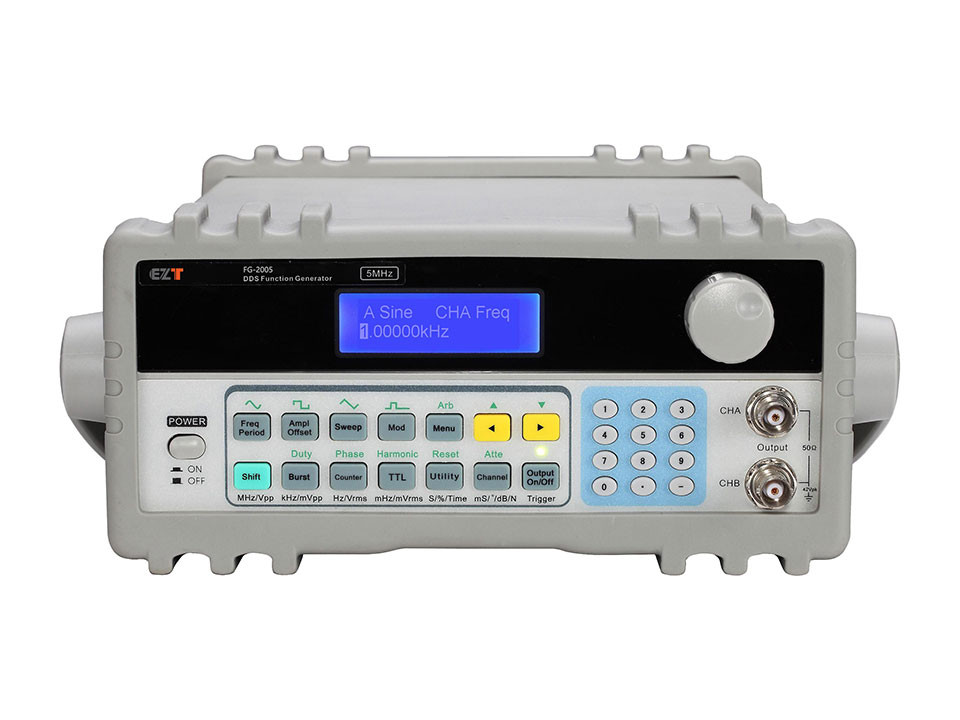

| 모 델 | FG-2005 | FG-2010 | |
| 주파수 범위 | 1μHz ~ 5MHz | 1μHz ~ 10MHz | |
| 파형 (CHA) | |||
| 유형 | 32 built-in waveforms, including Sine, Square, Triangle, Ramp, Pulse, etc. | ||
| 길이 | 1,024 points | ||
| 수직 해상도 | 8 bits | ||
| 샘플링 속도 | 100 MSa/s | ||
| 사인의 고조파 왜곡 | ≥40dBc (＜1MHz); ≥35dBc (1~20MHz) | ||
| 사인의 총 왜곡 | ≤1% (20Hz ~ 200kHz) | ||
| 스퀘어 상승/하강 시간 | ≤35ns | ||
| 스퀘어 오버슈트 | ≤10% | ||
| 스퀘어 듀티 사이클 | 1%~99% | ||
| 주파수 (CHA) | |||
| 범위 | 사인파 | 1μHz~5MHz | 1μHz~10MHz |
| 구형파 | 1μHz~5MHz | ||
| 기타 | 1μHz~1MHz | ||
| 분해능 | 1μHz | ||
| 정확도 | ±5×10-5 | ||
| 안정성 | ±5×10-6 / 3hours | ||
| 진폭 (CHA) | |||
| 범위 | 2mVpp~20Vpp, 1μHz~10MHz (high impedance) | ||
| 2mVpp~15Vpp, 10MHz~15MHz (high impedance) | |||
| 2mVpp~8Vpp, 15MHz~20MHz (high impedance) | |||
| 분해능 | 20mVpp (amplitude＞2Vpp); 2mVpp (amplitude＜2Vpp) | ||
| 정확도 | ±(1%+2mVrms) (high impedance, RMS, frequency 1kHz) | ||
| 안정성 | ±0.5% / 3hours | ||
| 평탄도 | ±5% (frequency＜10MHz); ±10% (frequency＞10MHz) | ||
| 출력 임피던스 | 50Ω | ||
| DC 오프셋 (CHA) | |||
| 범위 | ±10V (high impedance, attenuation 0 dB) | ||
| 분해능 | 20mVDC | ||
| 정확도 | ±(1%+20mVDC) | ||
| Sweep (CHA) | |||
| 매개 변수 | Frequency, Amplitude | ||
| 범위 | Free to set starting point and end point | ||
| 시간 | 100ms~900s | ||
| 방향 | Up, Down, Up-Down | ||
| 모드 | Linearity, Logarithmic | ||
| 제어 | Auto sweep or manual sweep | ||
| 주파수 변조(FM) (CHA) | |||
| 반송파 신호 | CHA signal | ||
| 변조 신호 | CHB or external signal | ||
| FM 편차 | 0%~20% | ||
| Burst (CHA) | |||
| 반송파 신호 | CHA signal | ||
| 트리거 신호 | TTL_A signal | ||
| 버스트 카운트 | 1~65,000 cycles | ||
| 트리거 모드 | Internal TTL, External, Single | ||
| 변환키 설정 (CHA) | |||
| FSK | Free to set the hop frequency and the carrier frequency | ||
| ASK | Free to set the hop amplitude and the carrier amplitude | ||
| PSK | Hop phase: 0~360˚, resolution: 1 ˚ | ||
| 대체 속도 | 10ms~60s | ||
| 파형 (CHB) | |||
| 유형 | 32 built-in waveforms, including Sine, Square, Triangle, Ramp, Pulse, etc. | ||
| 길이 | 1,024 points | ||
| 수직 해상도 | 8 bits | ||
| 샘플링 속도 | 12.5MSa/s | ||
| 스퀘어 듀티 사이클 | 1%~99% | ||
| 주파수 (CHB) | |||
| 범위 | Sine: 1μHz~1MHz; Other: 1μHz~100kHz | ||
| 분해능 | 1μHz | ||
| 정확도 | ±1×10-5 | ||
| 진폭 (CHB) | |||
| 범위 | 50mVpp~20Vpp (high impedance) | ||
| 분해능 | 20mVpp | ||
| 출력 임피던스 | 50Ω | ||
| Burst (CHB) | |||
| 반송파 신호 | CHB signal | ||
| 트리거 신호 | TTL_B signal | ||
| 버스트 카운트 | 1~65,000 cycles | ||
| 트리거 모드 | Internal TTL, External, Single | ||
| TTL 출력 | |||
| 파형 | Square, rise/fall time≤20ns | ||
| 주파수 | 10mHz~1MHz | ||
| 진폭 | TTL, CMOS compatible, low＜0.3V, high＞4V | ||
| 주파수 카운터 | |||
| 시행 주파수 범위 | 1Hz~200MHz | ||
| 입력 신호 진폭 | 100mVpp~20Vpp | ||
원격 제어 | |||
| RS-232 interface (optional) | |||
| 전력 증폭기 (옵션) | |||
| 최대 출력 전원 | 7W(8Ω), 1W(50Ω) | ||
| 최대 출력 전압 | 22Vpp | ||
| 주파수 대역폭 | 1Hz~200kHz | ||
| 일반 | |||
| 작동 특성 | Key operation for all functions, Menu display, Rotary dial adjustment | ||
| 디스플레이 | Mono LCD | ||
| 전원 | AC 110V/220V±10% selectable, 50/60Hz, Max. 45VA | ||
| 작동 환경 | 0~40℃, ＜80%RH | ||
| 크기 | 385(W) x 260(H) x 110(D) mm | ||
| 무게 | 3.5kg | ||
