사양
Specifications

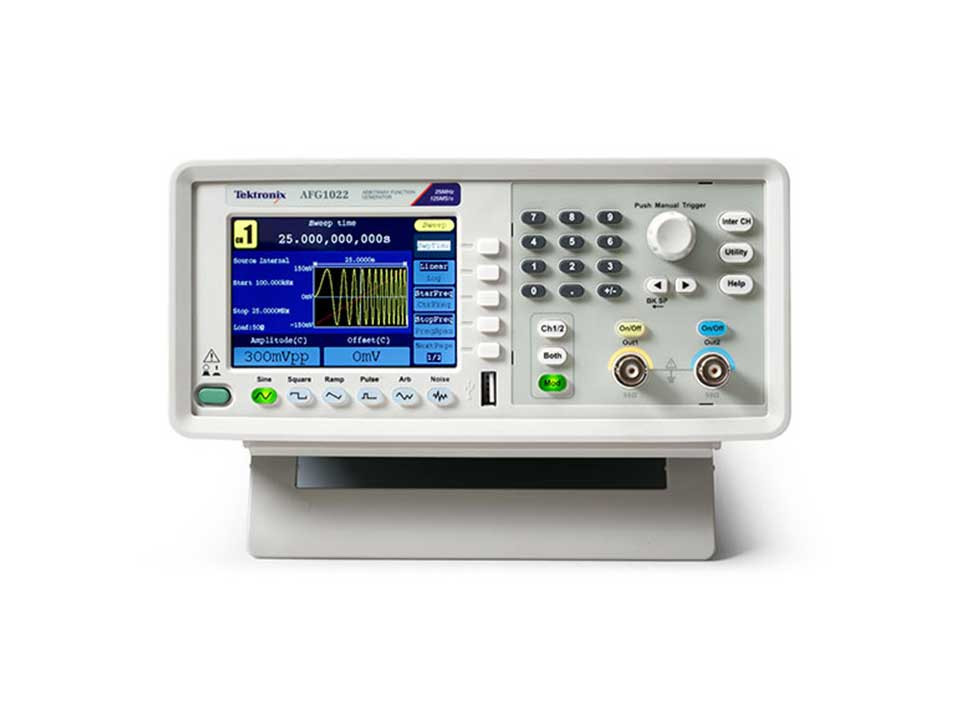

모 델 | AFG-1022 | AFG-1062 |
채널 | 2Ch | |
주파수 출력 | 25MHz | 60MHz |
샘플링 속도 | 125MS/s | 250MS/s |
수직 해상도 | 14 bits | |
파형 (CHA) | ||
표준 파형 | Sine, Square, Pulse, Ramp, Noise | |
임의 파형 | Exponential Rise, Exponential Fall, Sin(x)/x, Step Wave, and others, total 45 built-in waveforms, and user-defined arbitrary waveform | |
주파수 (해상도/μHz) | ||
Sine | 1μHz-25MHz | 1μHz-60MHz |
Square | 1μHz-12.5MHz | 1μHz-30MHz |
Pulse | 1μHz-12.5MHz | 1μHz-10MHz |
Ramp | 1μHz-1MHz | |
Noise | 25MHz(-3dB) (typical) | |
Arb | 1μHz-10MHz | |
진폭 | ||
진폭 | 1mVpp – 10Vpp (50Ω), 1mVpp – 20Vpp (high impedance) | |
해상도 | 1mVpp or 4 digits | |
DC Offset 범위 (AD+DC) | ±5V(50Ω), ±10V (high impedance) | |
DC Offset 범위 해상도 | 1mV or 4 digits | |
부하 임피던스 | 50Ω (typical) | |
임의 파형 | ||
파장 | 2 pts to 8K pts | |
고정 메모리 | 64M byte | |
변조 | ||
변조 파형 | AM, FM, PM, FSK, Sweep, Burst | AM, FM, PM, FSK, PWM, Sweep, Burst |
변조 주파수 | 20mHz to 20.00KHz (FSK 1μHz – 100KHz) | |
파장계 | ||
기능 | Frequency Period, +Width, -Width, +Duty, -Duty | |
주파수 범위 | 100mHz ~ 200MHz | |
주파수 해상도 | 6 digits/s | |
입력/출력 | ||
화면 | 4 inch (480 X 320 pixels) LCD | |
유형 | counter external modulation input / output, external trigger input / output, external reference clock input / output | |
통신 인터페이스 | USB host, USB device, LAN (support remote control), RS232 (option) | |
본체 | ||
크기 | 230(W) × 110(H) × 306(D) mm | |
무게 | 3.4kg |
