사양
Specifications

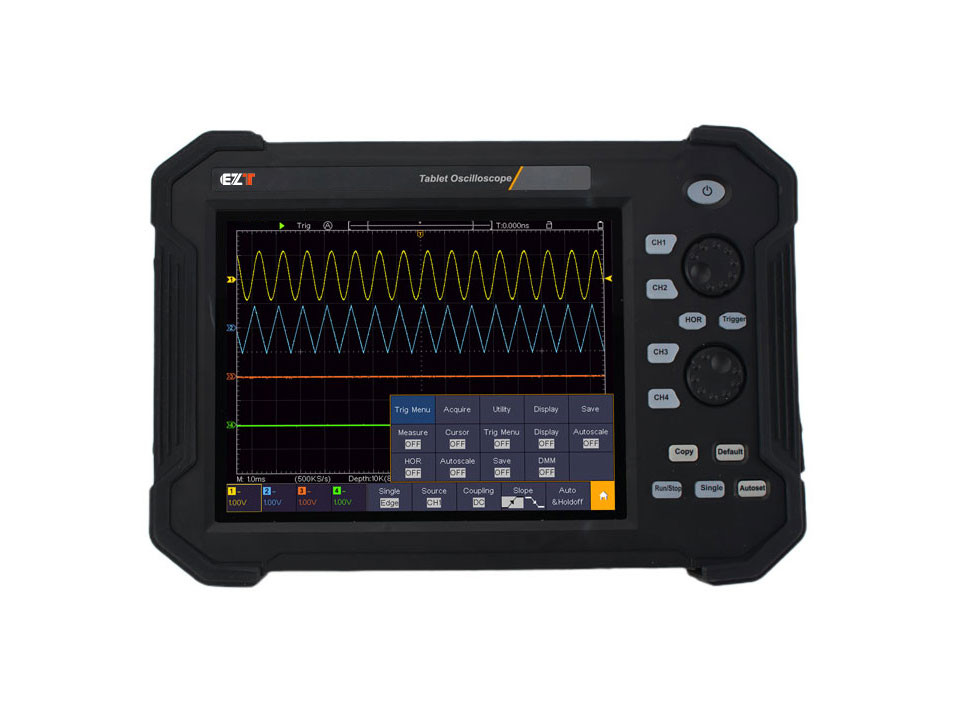

모 델 | TDO-3082 | TDO-3122 | TDO-3122A | TDO-3084 | TDO-3084A | TDO-3124A |
대역폭 | 80MHz | 120MHz | 120MHz | 80MHz | 80MHz | 120MHz |
샘플링 속도 | 1GS/s | |||||
수직 해상도(A/D) | 8 bits | 8 bits / 12 bits / 14 bits | 8 bits | 8 bits / 12 bits / 14 bits | ||
레코드 길이 | 40M | |||||
파형 재생률 | 45,000 wfms/s | |||||
수평 스케일(s/div) | 1ns/div - 1000s/div, step by 1 - 2 - 5 | |||||
채널 | 2Ch | 4Ch | ||||
디스플레이 | 8" color LCD, 800 x 600 pixels display,multi-touch screen | |||||
입력 임피던스 | 1MΩ ± 2%, in parallel with 15pF ± 5pF | |||||
최대 입력 전압 | 1MΩ ≤ 300Vrms; | |||||
프로브 감쇠 계수 | 0.001X - 1000X, step by 1 - 2 - 5 | |||||
샘플 레이트/ 릴레이 시간 정확도 | ±2.5ppm | |||||
입력 커플링 | DC, AC, GND | |||||
수직 감도 | 1mV/div - 10V/div (at input) | |||||
트리거 유형 | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, UART(RS232), and CAN (optional) | |||||
버스 디코딩(옵션) | I2C, SPI, UART(RS232), CAN | |||||
트리거 모드 | Auto, Normal, and Single | |||||
자동 측정 | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area | |||||
파형 연산 | +, -, ×, ÷, FFT,FFTrms, Intg, Diff, Sqrt, User Defined Function, Digital Filter | |||||
파형 저장 | 100 waveforms | |||||
통신 인터페이스 | USB host, USB device, USB port for PictBridge, LAN, and WIFI (optional) | |||||
주파수 카운터 | Available | |||||
배터리 | 7.4V, 8000mAh, 5 hours operation | |||||
크기 | 270(W) X 191(H) X 48(D) mm | |||||
무게 | 1.7kg |
