OmniTest 10/25/50은 재료, 부품 및 완제품의 인장·압축 특성을 평가하는 2열 벤치탑 만능재료시험기입니다. 10 kN, 25 kN, 50 kN 프레임으로 구성되며, 높은 하중이 필요한 시료부터 저하중·고신율 시료까지 시험 목적에 맞게 구성할 수 있습니다.
VectorPro 소프트웨어로 시험을 제어하고 힘·변위 또는 응력·변형률 데이터를 수집·분석합니다. 생산 품질관리(QC)와 연구개발(R&D)에서 같은 시험 절차를 반복하여 재료 특성과 제품 성능을 비교할 수 있습니다.
힘·변위, 응력·변형률, 속도 및 하중 증가율을 시험 조건에 맞춰 제어합니다. VectorPro의 시험 구성 기능으로 단계별 동작과 결과 계산을 설정하고, 반복 시험에 사용할 절차를 저장할 수 있습니다.

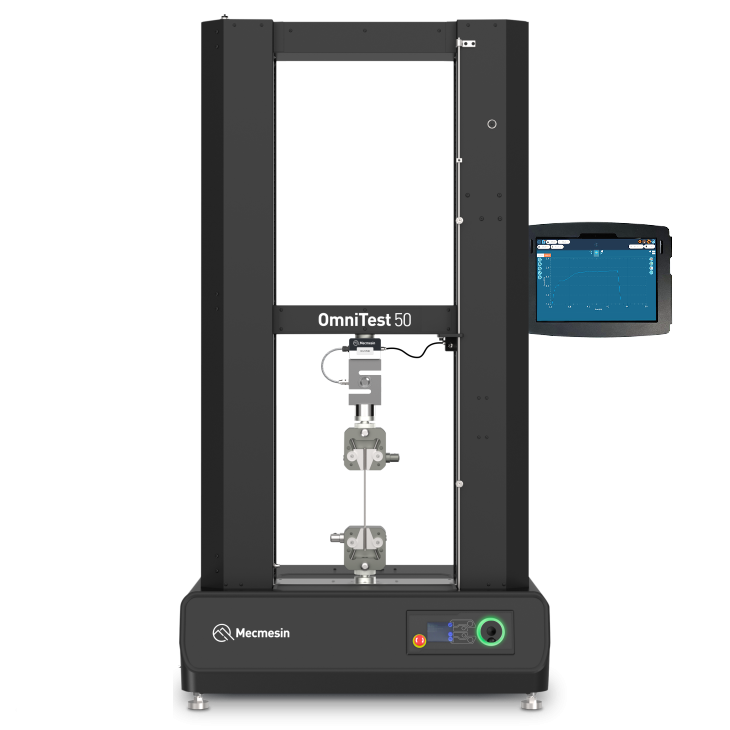

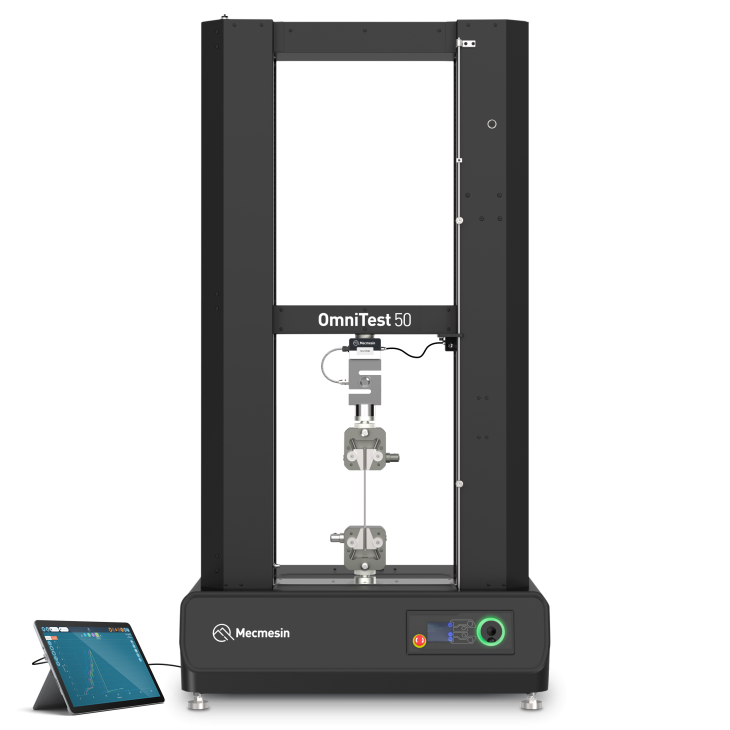

PC에서 VectorPro를 실행하여 시스템을 제어하거나, 선택 사양인 OmniTest Touch 콘솔을 구성해 독립형 시험기처럼 운용할 수 있습니다. 장비 배치와 작업 환경에 맞춰 제어 방식을 선택합니다.
영률(Young's modulus), 오프셋 항복, 최대 인장강도 등 재료 특성을 분석하고 시험 결과를 보고서로 정리합니다. PDF, XLSX, HTML, CSV, TXT 및 이미지 형식으로 결과를 내보낼 수 있습니다.
시료의 재질·크기, 예상 최대 하중, 필요한 변형률 측정 방식에 따라 로드셀, 그립 및 신율계를 선정합니다.
| 항목 | OmniTest 10 | OmniTest 25 | OmniTest 50 |
|---|---|---|---|
| 프레임 정격 용량 | 10 kN | 25 kN | 50 kN |
| 최대 크로스헤드 이동 거리 | 950 mm | 950 mm | 1,230 mm |
| 속도 범위 | 0.01–1,000 mm/min | 0.01–1,000 mm/min | 0.01–500 mm/min |
| 컬럼 간 거리 | 420 mm | 420 mm | 425 mm |
| 시료 설치 높이 | 1,050 mm | 1,050 mm | 1,330 mm |
| 높이 × 폭 × 깊이 | 1,576 × 851 × 603 mm | 1,576 × 851 × 603 mm | 1,938 × 986 × 649 mm |
| 중량 | 315 kg | 315 kg | 442 kg |
| 공통 항목 | 사양 |
|---|---|
| 하중 센서 | ELS 정밀 로드셀 — 측정 하중에 맞춰 용량 선택 |
| 하중 측정 정확도 | 시스템 교정 시 정격 범위의 2% 이상에서 판독값의 ±0.5%; ISO 7500-1 Class 0.5 시스템에 적합 |
| 데이터 수집률 | 1,000 Hz |
| 변위 정확도 | 표시 위치의 ±0.1% 또는 ±0.01 mm 중 큰 값 |
| 변위 분해능 | 0.001 mm |
| 운용 소프트웨어 | VectorPro |
| 통신·입력 | USB, 신율계 입력, 추가 센서 입력 2개, Digital I/O |
| 전원·최대 소비전력 | 230 V AC 50 Hz 또는 110 V AC 60 Hz / 750 W |
| 운용 환경 | 10–40 °C, 상대습도 30–80% RH, 결로 없음 |
| 권장 운영체제 | Windows 10 또는 Windows 11 Pro 이상, 64 bit |
위 수치는 본사에서 현재 안내하는 모델 기준입니다. 기존 보유 장비의 세대와 구성에 따라 사양이 다를 수 있으므로, 교체·확장 시 모델과 제조번호를 함께 확인합니다.
Mecmesin 본사 제품 설명·카탈로그·기술자료 보기
시료 재질·크기, 예상 하중, 필요한 시험과 규격을 알려주시면 충북테크에서 프레임·센서·그립 구성을 검토해 드립니다.
